Flagship-15型光纖陀螺羅經

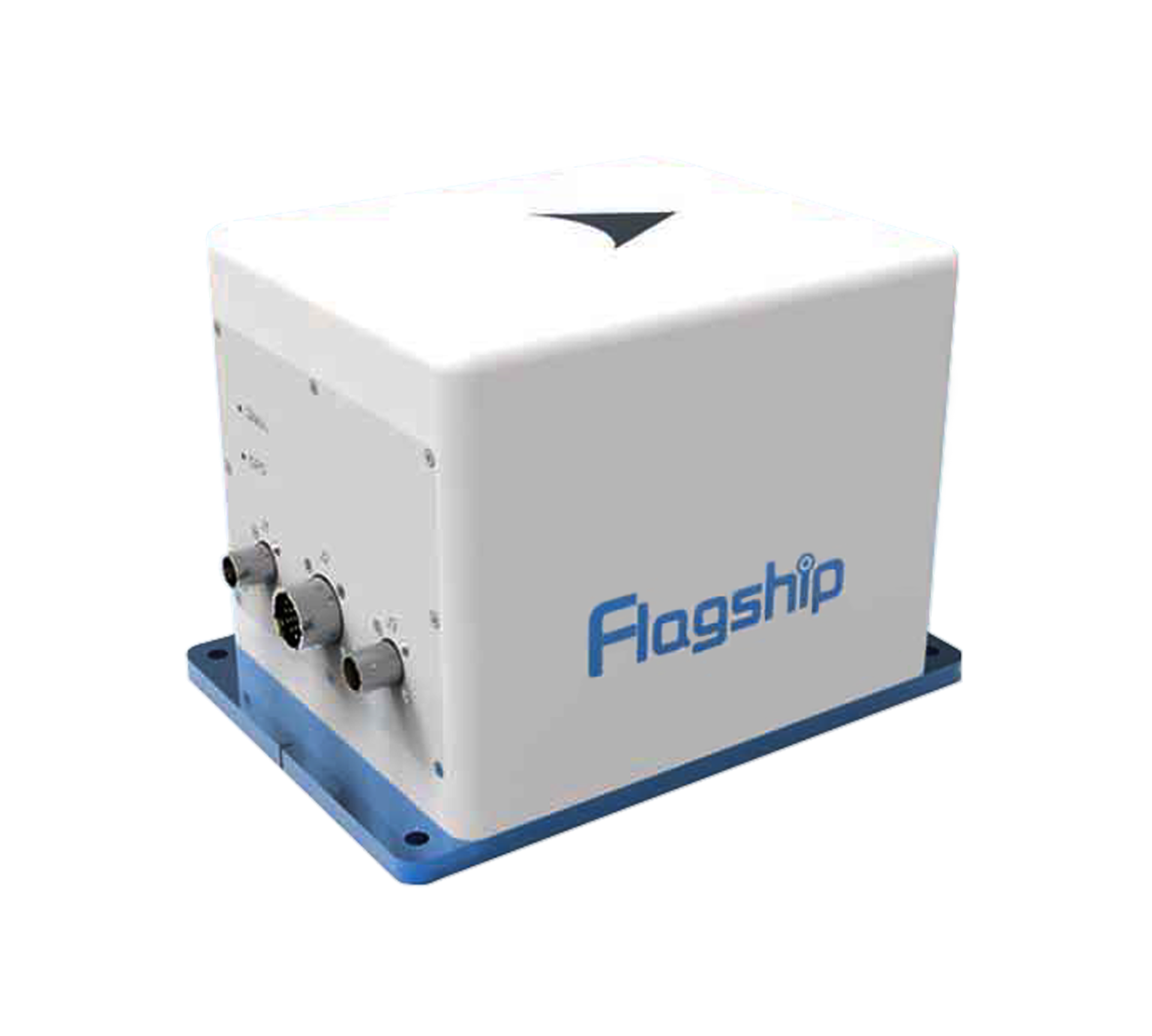

Flagship-15/15A型光纖陀螺羅經
Flagship-15/15A型光纖陀螺羅經（CCS證書：SH19PTB00004；MED證書：CCSG17MEDB002）由三軸高精度光纖陀螺、三個加速度計和配套電路板等部分組成，采用捷聯慣性導航技術，提供載體的航向、橫搖、縱搖角度和三個軸的角速率等運動信息，能滿足船用羅經最新的IMO要求。與傳統的電羅經相比，F(xiàn)lagship-15/15A型光纖陀螺羅經啟動時間短、測量精度高、動態性能好、導航信息豐富、工作地理范圍寬，尤其適用于高速度、大機動性、極區航海導航和測繪領域。由于采用全固態無運動部件的設計，F(xiàn)lagship-15/15A型光纖陀螺羅經具有更高的可靠性和更低的維護成本。Flagship-15/15A型光纖陀螺羅經是船舶導航、水下機器人控制、動力定位系統和海工運動測量的理想選擇 。
主羅經性能
|
對比性能 |
Flagship-15 |
Flagship-15A |
電羅經 / IMO標準 |
|
穩定時間 |
10 min （系泊） |
6h |
|
|
30 min （海上） |
|||
|
穩定點誤差 |
土 0.3° x secΦ |
±0.1° x secΦ |
±0.75° x sec Φ |
|
水平姿態誤差（選配） |
0.1° |
0.05° |
/ |
|
緯度范圍 |
±85° |
±70° |
|
|
角速率范圍 |
600° /s |
20° /s |
|
|
一般性能 |
Flagship-15/15A |
||
|
工作電壓 |
18-36 VDC |
||
|
功耗 |
<30W |
||
|
工作溫度 |
-10°C ～ 50°C |
||
|
儲存溫度 |
-30°C ～ 70°C |
||
|
信號輸出接口 |
RS422，NMEA0183 |
||
|
數據發送頻率 |
1 ～ 100HZ |
||
|
波特率 |
1200 ～ 115200bps |
||
|
輸入信息 |
GNSS / LＯG |
||
|
重量 |
10kg |
||
|
外形尺寸 |
272mm x 192mm x 191mm |
||
|
平均無故障時間 |
>30000h |
||
|
*注Φ：1．當?shù)鼐暥取?．初始對準必須在系泊或勻速直航時進行 |
|||
特性
精度高
優勢
•穩定時間短 •易安裝 •可提供姿態信息 •適應惡劣環境
•維護成本低 •功耗低 •搖擺誤差小 •回轉速率大
•工作緯度范圍寬 •可靠性高 •沖擊誤差小
典型案例
Flagship-15/15A光纖陀螺羅經已在中國遠洋海運集團的多搜集裝箱和散裝貨輪以及“遠望6”、“遠望7”航天測量船，“遠望
21”、“遠望22”號火箭運輸船，“雪龍”號、“雪龍2”號科考船，粵港澳大灣區的高速船，1000噸、3000噸、4000噸海警船等
船艇上安裝使用，使用時間最長的已接近10年。
